TUBE X 158 新型扁管快速排水系统
上一期,我们通过对比,从排水速度、结构特点和安装步骤等方面,全面地介绍了新型扁管排水系统。
本期,我们将通过新型扁管与传统圆管的各项数据对比,进一步剖析扁管结构,结合安装方式示意图,带您进一步走进新型扁管排水系统,了解其与传统圆管的差异性。

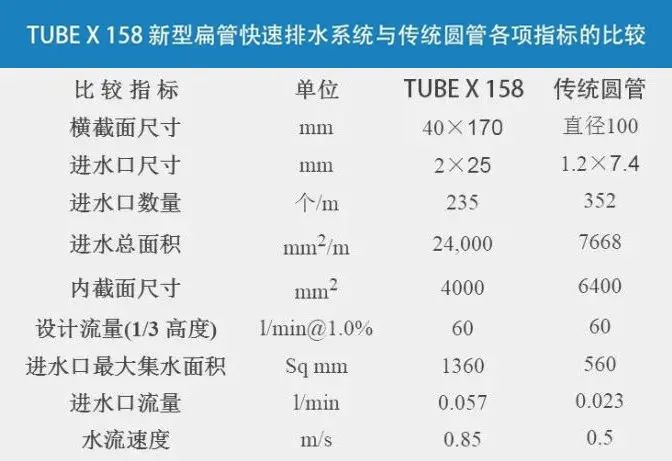

TUBE X 158 新型扁管快速排水系统与传统圆管的数据对比
从表格数据看,TUBE X 158不管是从结构数据,还是进排水流量,都要优于传统圆管。

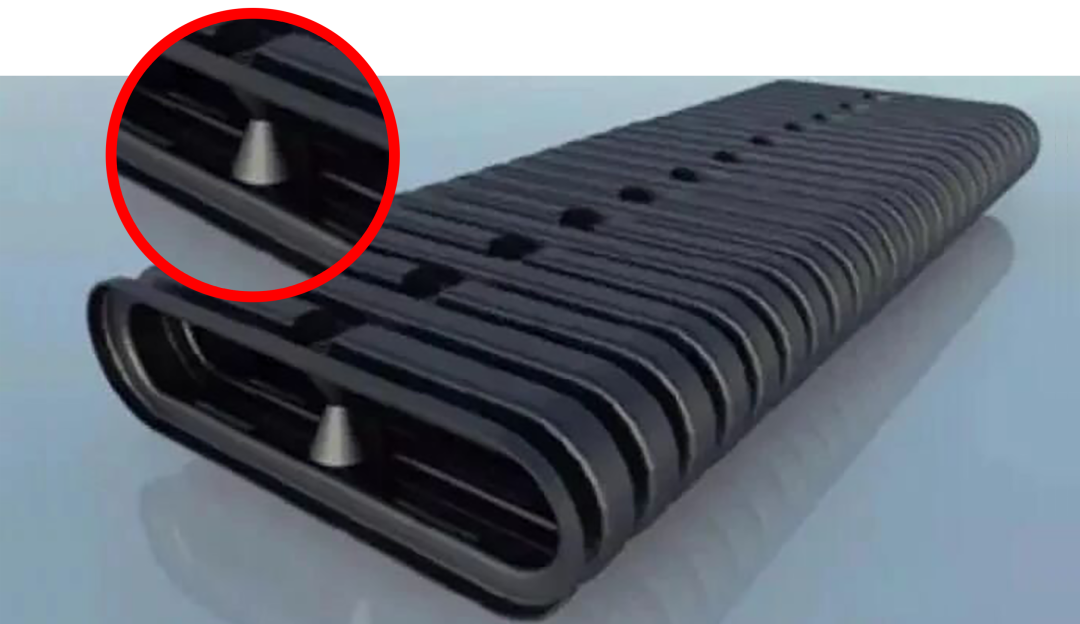

其特殊的内部结构,赋予了TUBE X 158新型扁管优异的承重能力(裸管可直接承重2000KG),避免了作业时由于施工机械造成的损耗,更避免了使用过程中在地下破裂,造成高昂的维修费用。

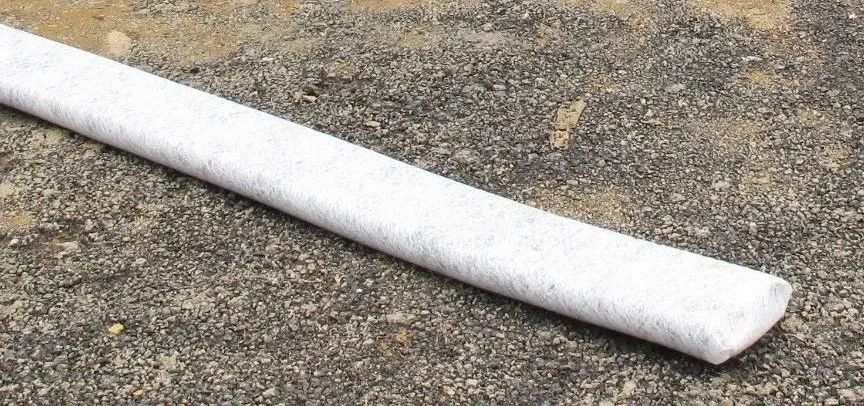

工程进行时,扁管表面会覆盖一层透水专用土木布,防止沙土等材质进入通水管道内,避免管道堵塞,减少后期清理成本。
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBlOg7u0WTjrYkPOm6mfcDCSdiaKUxjnYzibQsE4mxA5Xrk4qrq9RCW6gNo68LUw7JLeQ2Fh7fpphMA/640?wx_fmt=jpeg)
常规地面安装示意图
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBPibRpyJeH2bFr0rpxl34F72n8RRJKxfDf2ibum1giba0XicsibRUrKgFc8L61afVGo1Bdk21GTAkxqFQ/640?wx_fmt=jpeg)
人造草坪地面安装示意图
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBPibRpyJeH2bFr0rpxl34F7yCNVRTw24TFwwfeqnFV8XUsTsJndmtlmicL1VwBKQBKmwWYrj1I0LwQ/640?wx_fmt=jpeg)

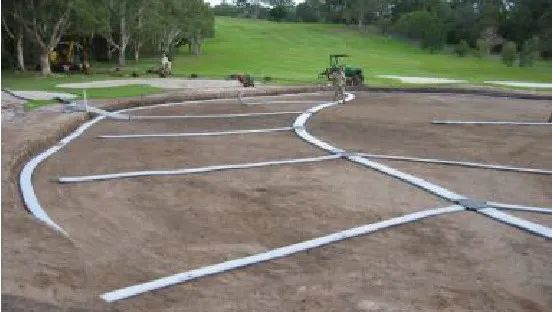

直接在基础层上铺装的扁管系统
从示意图可以看出,新型扁管排水系统无需过度下挖基础层,可以直接安装在水平基础层之上,在保证排水效果的前提下,极大程度地提高施工速度、节省施工成本。另一方面,TUBE X 158扁管系统的安装与施工不需要水泥等其它化工材料辅助,减少土壤及水污染,保护环境。
![](https://mmbiz.qpic.cn/mmbiz_png/ThIg0SicCpjBlOg7u0WTjrYkPOm6mfcDCJsCvZEYArZzYTxmOV0RqHPN72rJMdLP2uEYic14JSLmRGY9bhOBCGmA/640?wx_fmt=png)
高密度聚乙烯(HDPE)
最后,得益于其高密度聚乙烯(HDPE)原料,高活跃性的分子性质赋予了它耐老化、耐腐蚀的性能,免去了高昂的维护费用,即使场地翻新,TUBE X 158扁管系统依旧能重复使用,
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBPibRpyJeH2bFr0rpxl34F7nJwlGdgdDNIFVKiaQia2Bux9kGoiad57WT7GOCQ2T2OjlzUuOAiaqbM3uA/640?wx_fmt=jpeg)
传统圆管排水示意
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBPibRpyJeH2bFr0rpxl34F7IJFkDU3iagOofU6gwJOaxLxJGCL9BvzjtpFAxhJvoEOKptTxapx0nvw/640?wx_fmt=jpeg)
TUBE X 158排水示意
与传统圆管不同,TUBE X 158新型扁管的安装位置处于根系混合层底部,水下渗后,直接进入排水管吸走,保护草坪根系层不受损害。更大程度地提升了排水效率。综上所述,结合TUBE X 158 优异的排水效率,高强度的抗承重的结构以及有限的安装成本,排水量和排水速度在相应圆管的两倍以上,综合优势明显高于传统排水系统,是新型排水系统的最优选!!!
运动场排水施工图例:
![](https://mmbiz.qpic.cn/mmbiz_jpg/ThIg0SicCpjBPibRpyJeH2bFr0rpxl34F7JyfQ1Pjn3nphnicJvccPYJAJYX9S8EibBWquKE0xBA1iccyIRteLSI51g/640?wx_fmt=jpeg)
